선택적 광열분해 아키텍처 참조 문서: 피코초 레이저

SELECTIVE PHOTOTHERMOLYSIS ARCHITECTURE REFERENCE DOCUMENT: PICOSECOND LASERS

EXECUTIVE SUMMARY

The evolution of cutaneous laser therapy has been fundamentally redefined by the advent of picosecond (10⁻¹² seconds) pulse duration technology. This document delineates the clinical architecture, operational physics, and performance specifications of the next-generation picosecond aesthetic platform. By shifting energy delivery from the nanosecond to the picosecond domain, the device exploits a novel biophysical mechanism: Laser-Induced Optical Breakdown (LIOB) and the generation of a pressure wave, which disrupts targeted chromophores into smaller particles with significantly reduced thermal collateral damage. This results in superior clearance rates for benign pigmented lesions, multicolor tattoos, and the induction of dermal remodeling for non-ablative skin rejuvenation. The system integrates a proprietary high-peak-power solid-state laser engine with an advanced beam delivery system, ensuring uniform fluence and maximum patient safety across Fitzpatrick skin types I-VI.

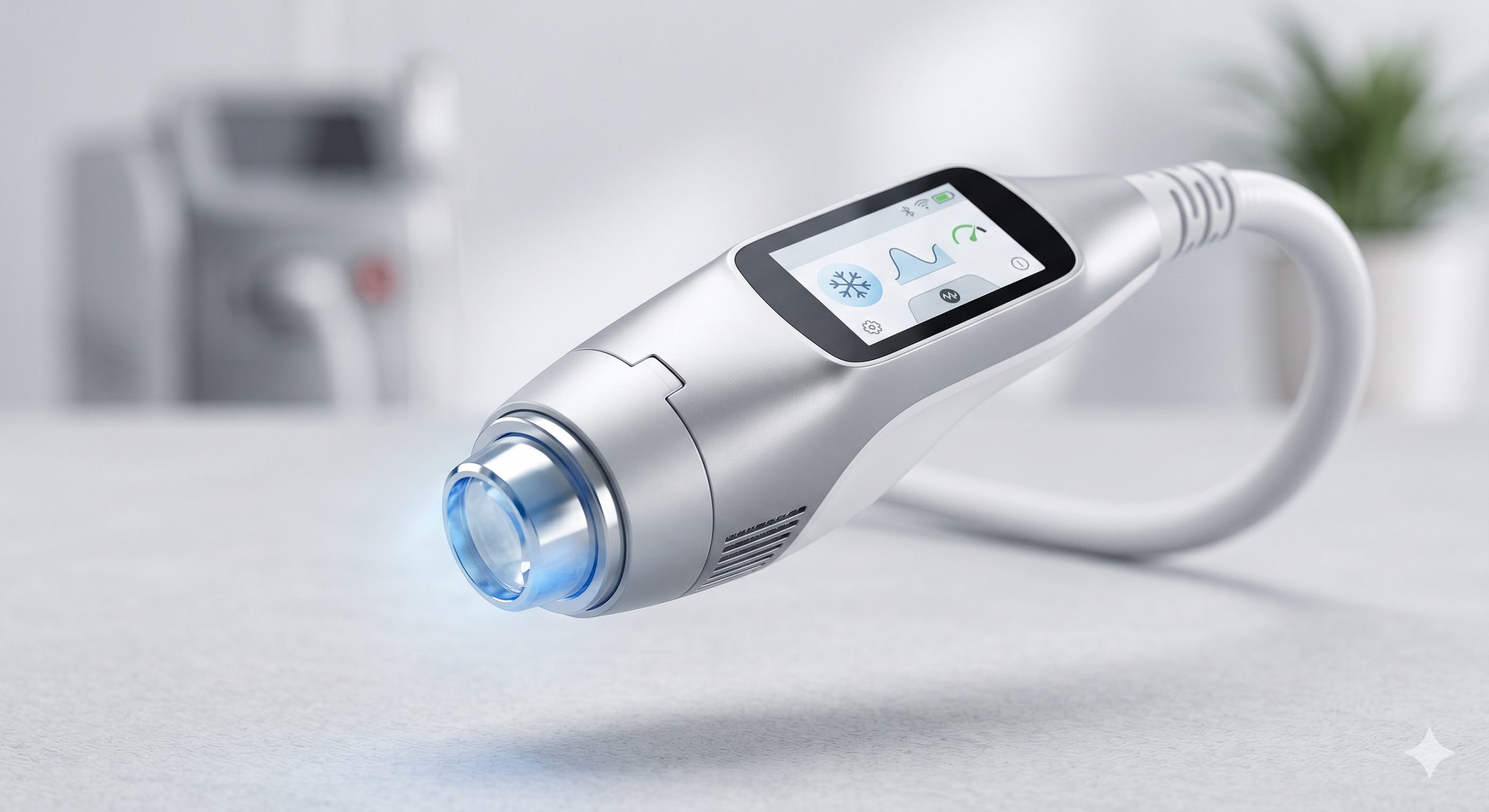

임상 건축이 플랫폼은 1064nm 및 532nm 파장에서 펄스를 생성할 수 있는 컴팩트한 고에너지 Nd: YAG/KTP 광학 발진기를 중심으로 설계되었으며, 파장 변환 모듈을 통해 785nm 알렉산드라이트 에뮬레이션 옵션이 제공됩니다. 코어 아키텍처는 시간적 펄스 안정성과 근가우시안 빔 프로파일을 보장하는 마스터 발진기 전력 증폭기 (MOPA) 구성에 기반합니다.고전압 전원 공급 장치는 독점 펄스 형성 네트워크 (PFN) 를 충전하여 레이저 공동에 일관된 전기적 여기를 전달하여 1-10Hz의 반복 속도로 최대 800mJ의 펄스 에너지를 생성합니다. 광학 트레인은 환경 오염을 방지하기 위해 밀폐되어 있으며, 폐루프 냉각기 시스템을 사용하여 능동적인 온도 안정화를 통해 주파수 안정성과 광학 정렬을 유지합니다.핸드피스 어셈블리는 조정 가능한 스팟 크기 광학 (2-6mm) 과 동적 회절 빔 균질기를 통합하여 플랫 탑 빔 프로파일을 보장하여 핫 스팟을 제거하고 표피 부상의 위험을 최소화합니다.주요 징후- 양성 색소 병변: 최소한의 열 확산으로 선택적 광역학적 교란을 통해 표피 및 진피 색소 (렌티고, 에펠리드, 태양 렌티진 및 카페오레 반점) 의 신속한 제거.
– 여드름 흉터 및 주름: 진피 내에 레이저 유도 캐비테이션 버블 (Laser-Induced Cavitation Bubbles, LICB) 형성을 통한 진피 미세 손상 및 신콜라게네시스의 유도, 표피 절제 없는 건축 리모델링 (비절제 분획 효과) 으로 이어짐.규정 준수이 장치는 최고 수준의 글로벌 규제 표준을 준수합니다. 인증은 문신 및 색소 제거를 위한 FDA 510 (k) 허가, 유럽 의료기기 규정 (MDR) 2017/745에 따른 CE 마킹 (Class IIb), 품질 관리 시스템에 대한 ISO 13485: 2016 준수를 포함합니다.레이저 안전 기능에는 내장된 인터록 시스템, 정밀 조준 빔 (635nm), 광학 차폐 메커니즘이 핸드피스에 통합되어 길 잃은 빔 노출을 방지합니다. 전기 안전은 IEC 60601-1 및 IEC 60601-2-22 (레이저 장비에 대한 특정 요구 사항) 로 확인됩니다.기술 사양

핵심 시스템 메트릭은 치료 재현성을 보장하기 위해 엄격한 품질 관리 프로토콜에 따라 검증됩니다. 레이저 엔진은 대용량 임상 작업을 지원하는 듀티 사이클에 최적화되어 있으며, 통합 수대공 열교환기는 지속적인 피크 동력 출력을 위한 수동 냉각을 제공합니다. 시스템은 주변 온도 작동 (15-30°C) 을 위해 교정되며 상대 습도는 최대 80% 까지 비응축됩니다.

매개변수	사양
레이저 유형/파장	고체 Nd: YAG/KTP/1064 nm, 532 nm
펄스 지속 시간	< 450 ps (typical 350 ps)
최대 펄스 에너지	최대 800 mJ (1064 nm)/400 mJ (532 nm)
반복률	1Hz, 2Hz, 5Hz, 10Hz
사이즈 정보	2mm, 2.5mm, 3mm, 4mm, 5mm, 6mm (교체 가능)
냉각 방식	통합 열전 (TEC) 사파이어 접점 냉각 활성 공기/물 열교환기
빔 딜리버리	고정된 광학 핸드피스와 회절 빔 균질기가 있는 관절형 암
크기 (가로 x 세로 x 두께)	메인 콘솔: 40cm x 50cm x 110cm
중량	약 65kg (시스템 핸드피스 탯줄)

임상 프로토콜치료 프로토콜은 피부 유형, 병변 깊이 및 발색단 색상을 기반으로 실시간 플루언스 권장 사항을 계산하는 통합 발색단 대상 사용자 인터페이스 (CT-UI) 에 의해 안내됩니다.시술자는 표피를 보호하기 위해 장치의 독점적인 'PainShield' 접촉 냉각 팁 (-5°C ~ 4°C의 사파이어 창) 을 활용하여 더 어두운 피부 유형 (Fitzpatrick IV-VI) 에 대해 더 낮은 플루언스 (0.5-1.0 J/cm ²) 에서 치료를 시작하여 염증 후 과다색소침착 (PIH) 의 위험을 완화하는 것이 좋습니다. 표준 수술 절차는 환자와 작업자 모두에게 적절한 눈 보호 장치 (532nm의 OD5 및 1064nm의 OD4) 의 사용을 의무화합니다.치료 후 관리에는 필요에 따라 SPF가 높은 물리적 자외선 차단제 및 항균 연고를 도포하는 것이 포함됩니다. 이 장치는 포괄적인 임상 감사 추적에 대한 치료 매개변수 (펄스 수, 전달된 총 에너지 및 시스템 시간) 를 자동으로 기록합니다.
