CLINICAL ARCHITECTURE & PERFORMANCE REFERENCE MANUAL: FAT CAVITATION

EXECUTIVE SUMMARY

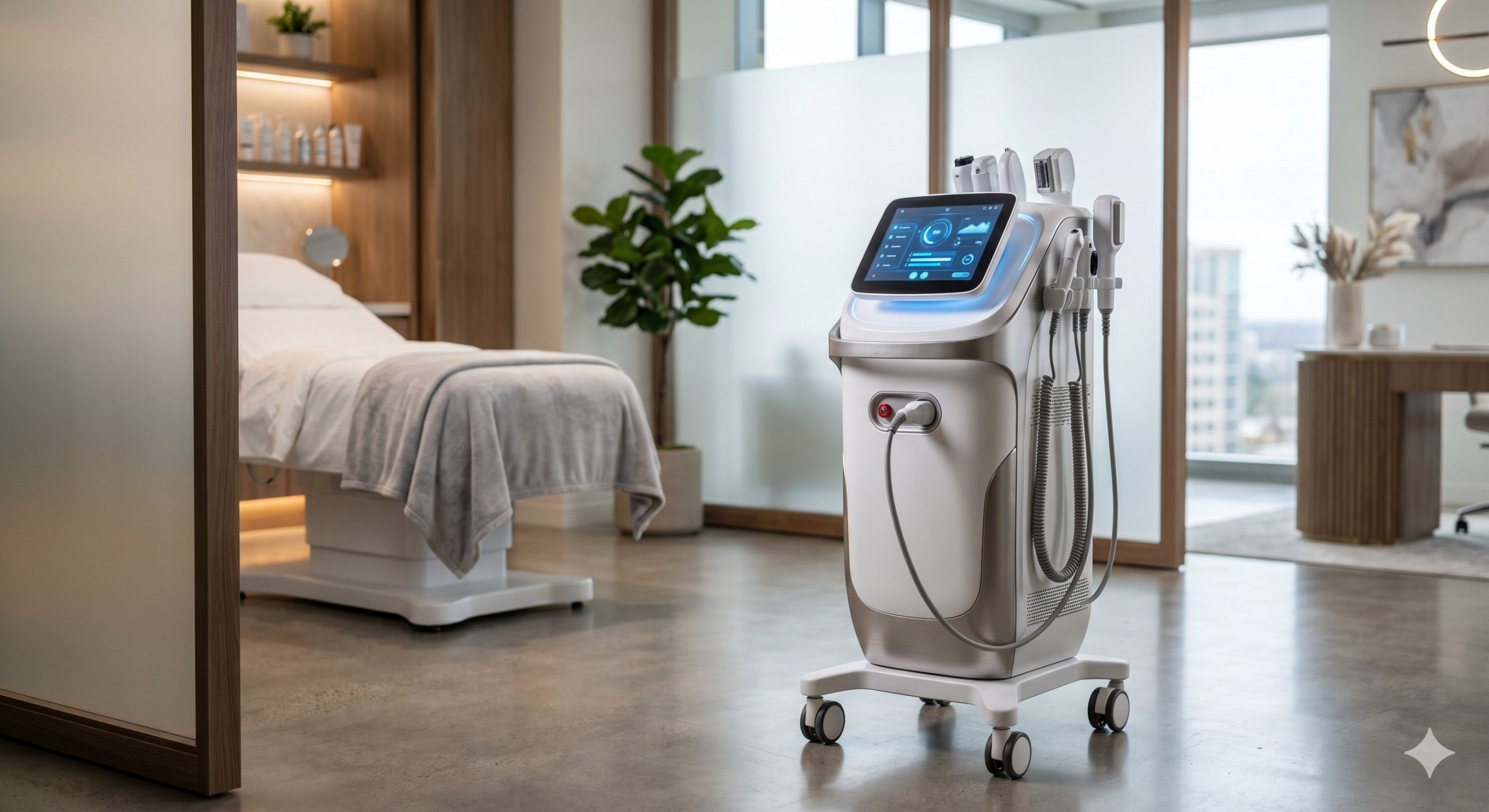

This document provides a comprehensive technical and clinical overview of the Fat Cavitation Aesthetic System, a non-invasive device engineered for the selective reduction of localized adipose tissue. Leveraging the principle of acoustic cavitation, the system generates low-frequency ultrasonic waves that induce the formation and subsequent collapse of microscopic bubbles within the adipocyte cell membrane. This process, known as stable and inertial cavitation, results in the mechanical disruption of the fat cell wall without causing thermal damage to the surrounding dermal and vascular structures. The liberated triglycerides are then metabolized and cleared by the body’s lymphatic system over a period of several weeks. This whitepaper details the device’s clinical architecture, performance specifications, and recommended treatment protocols for medical professionals.

ARCHITETTURA CLINICALa piattaforma Fat Cavitation è progettata con particolare attenzione alla precisione, alla sicurezza e all'efficacia. Il nucleo del sistema è il suo generatore di ultrasuoni avanzato, che produce onde acustiche stabili ad alta frequenza tipicamente nell'intervallo da 40 kHz a 70 kHz. Questa frequenza è ottimizzata per massimizzare l'effetto risonante sugli adipociti riducendo al minimo l'assorbimento di energia da parte del derma, dell'epidermide e del tessuto muscolare.L'energia viene erogata attraverso un manipolo specializzato dotato di una testa trasduttrice piatta o concava, progettata per focalizzare il fascio ultrasonico a una profondità sottocutanea predeterminata (circa 10-15 mm). Questo punto focale assicura che la cavitazione avvenga precisamente all'interno dello strato adiposo bersaglio.Topologia hardware
1. **Master Control Unit (MCU):** un microprocessore ad alte prestazioni che regola la frequenza, la potenza in uscita e il ciclo di lavoro.

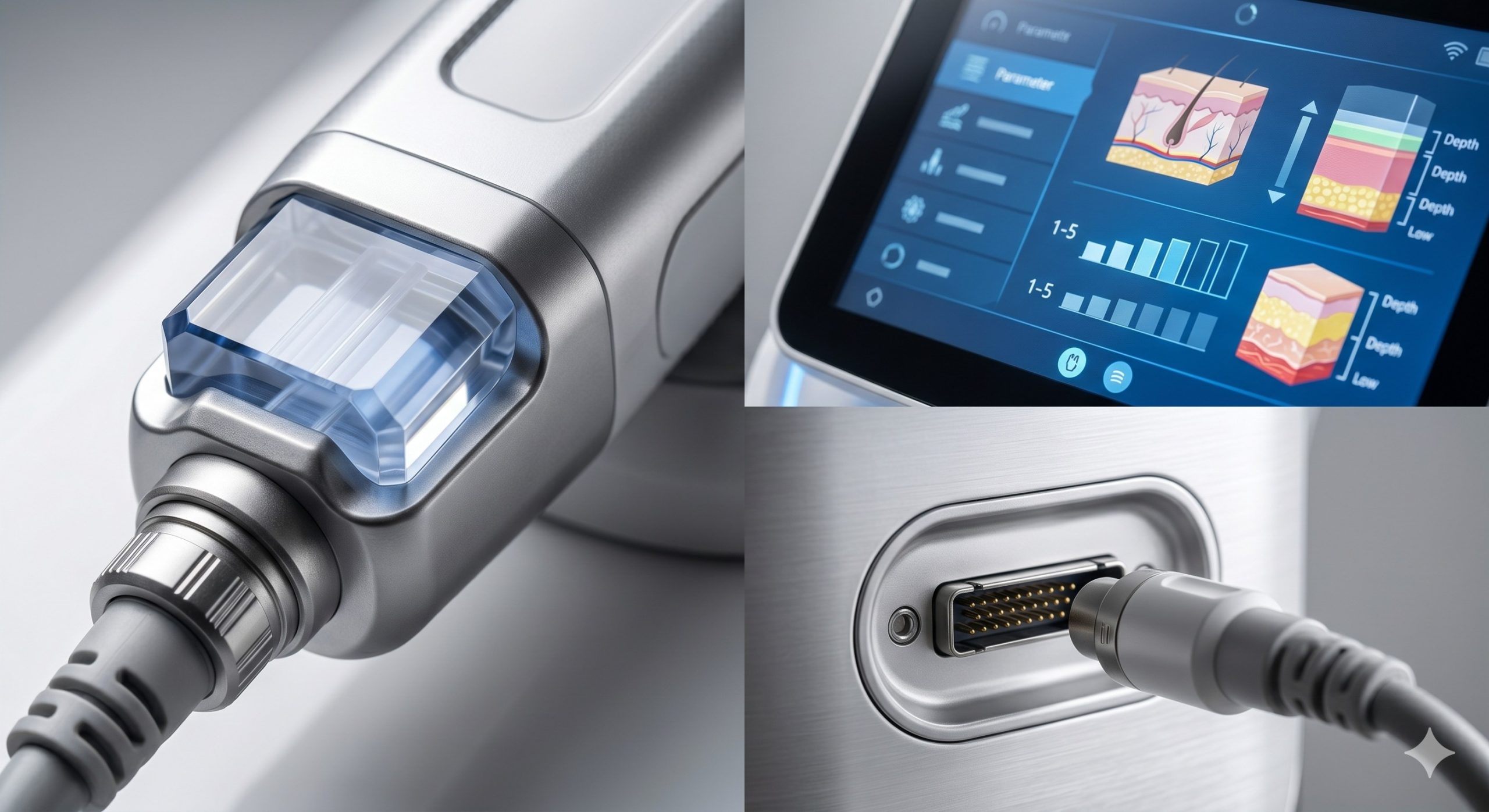

2. ** Trasduttore ad ultrasuoni:** un gruppo cristallo piezoelettrico all'interno del manipolo che converte l'energia elettrica in vibrazioni meccaniche, generando le onde ultrasoniche.3. ** Modulo amplificatore:** un robusto sistema di amplificatori in classe D garantisce un'elevata efficienza di conversione energetica con una generazione di calore minima, contribuendo alla stabilità e alla longevità del dispositivo.
4. **RF5. ** Interfaccia utente: * * un intuitivo pannello touchscreen ad alta risoluzione da 15,6 pollici fornisce accesso ai preset di trattamento, al controllo dei parametri e al feedback del sistema in tempo reale.

INDICAZIONI CHIAVEQuesto sistema è specificamente indicato per la riduzione dei depositi di grasso localizzati e il rimodellamento del corpo dell'addome, dei fianchi (maniglie dell'amore), delle cosce e della regione sottomentoniera. Fornisce una potente alternativa alle procedure invasive come la liposuzione, offrendo ai pazienti un'opzione non chirurgica senza tempi di inattività. Il trattamento è più efficace per i pazienti con un BMI inferiore a 30 che si trovano entro il 10-15% del loro peso corporeo ideale.

– ** Applicazioni di destinazione:**- Riduzione della circonferenza nella zona addominale.
– Levigare l'aspetto della cellulite (in combinazione con RF).
– Contouring pre e post operatorio.
– Trattamento del tessuto cicatriziale fibroso.

– ** Funzionalità di sistema:**
– ** Cavitazione ecografica:** intensità regolabile (0,5 – 3,0 W/cm²) per raggiungere diverse profondità tissutali e sensibilità del paziente.
– **Crio Lipolisi (opzionale):** Raffreddamento concomitante per un maggiore comfort del paziente e protezione epidermica.- **Modalità multi-terapia:** modalità ad onda pulsata e continua selezionabili per vari effetti del trattamento.

CONFORMITÀ- Apparecchiature elettromedicali: IEC 60601-1, IEC 60601-2-6, IEC 60601-1-2 (EMC).
– Sicurezza laser/acustica: conforme a 21 cfr 1040 per i requisiti FDA.

– **Regulatory Status:**
– Il dispositivo è destinato all'uso da parte di operatori sanitari autorizzati in cliniche, centri termali e studi dermatologici. Tutti i protocolli clinici devono essere condotti dopo un'approfondita consultazione del paziente e una revisione dell'anamnesi.

SPECIFICHE TECNICHE

Parametro	Specifiche
Frequenza ultrasuoni	40 kHz ± 5% (selezionabile fino a 70 kHz)
Intensità di uscita	0,5 – 3,0 W/cm² (regolabile con incrementi di 0,1 W)
Modalità operativa	Continuo / Pulsato (1-10 Hz)
Profondità del trattamento	10-15 mm (messa a fuoco a 15 mm)
Tipo Manipolo	Ergonomico, leggero (circa 250 g)
Visualizzatore	Touchscreen LCD TFT a colori da 15,6 "
Power Supply	110-240V 50/60Hz
Consumo energetico	Max 450W
Impianto di raffreddamento	Punta opzionale zaffiro raffreddata ad aria (ventole interne)

PROTOCOLLI CLINICI

Per ottenere esiti clinici ottimali, si raccomanda la stretta aderenza ai seguenti protocolli:

– **Pre-trattamento:**
– Consultazione del paziente per definire le aspettative e rivedere le controindicazioni.
– Marcatura dell'area di trattamento con un marcatore cutaneo chirurgico.
– Applicazione di un gel per ultrasuoni di grado medico come agente di accoppiamento per garantire una trasmissione efficiente dell'energia.

– **Durante il trattamento:**- Impostazioni: iniziare con intensità inferiori (ad esempio, 1,0 W/cm²) e aumentare quando il comfort del paziente lo consente.
– Tecnica: utilizzare tratti lenti, circolari o lineari sull'area contrassegnata per garantire un'erogazione uniforme di energia. Ogni sessione di trattamento per una singola area non deve superare i 20-30 minuti.
– Feedback del paziente: mantenere una comunicazione verbale continua con il paziente per monitorare eventuali disagi.

– **Post-trattamento:**
– Rimuovere il gel e pulire l'area.- Raccomandare un aumento dell'assunzione di acqua (2-3 litri) per 72 ore dopo il trattamento per facilitare la clearance linfatica.
– Incoraggia l'esercizio fisico leggero per aumentare il tasso metabolico.
– Un tipico ciclo di trattamento consiste di 6-8 sessioni, distanziate di 3-7 giorni l'una dall'altra. I risultati sono progressivi e diventano visibili circa 2-4 settimane dopo la sessione finale.DICHIARAZIONE DI NON RESPONSABILITÀ: le informazioni contenute in questa scheda tecnica sono solo a scopo educativo e informativo e non devono essere interpretate come sostitutive della consulenza medica professionale. Il dispositivo deve essere utilizzato solo da personale addestrato.
